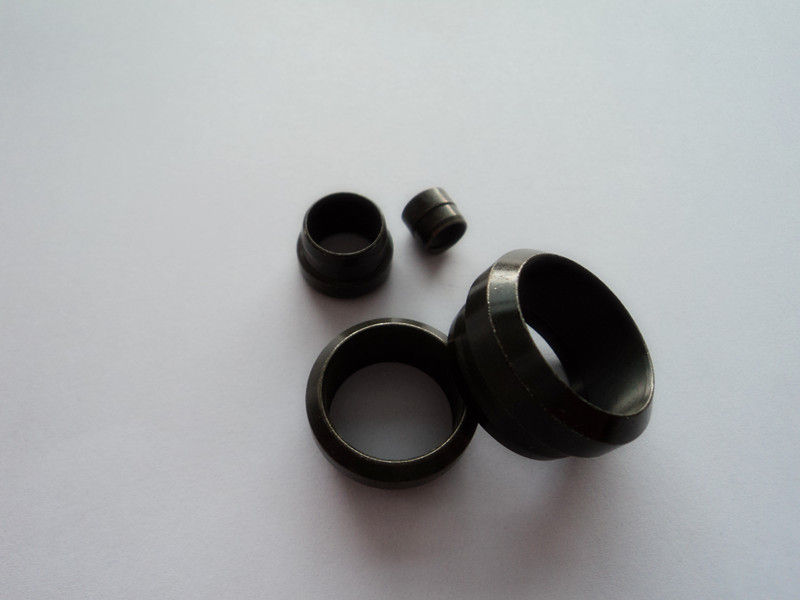

কাটিং রিং DIN 2353 হাইড্রোলিক হোস পাইপের জন্য হাইড্রোলিক টিউবিং রিং
হাতা ধরনের পাইপ জয়েন্ট সমাবেশ:
(1) প্রাক একত্রিত, হাতা টাইপ পাইপ জয়েন্ট প্রাক সমাবেশ সবচেয়ে গুরুত্বপূর্ণ লিঙ্ক, সরাসরি সীল নির্ভরযোগ্যতা প্রভাবিত.একটি ডেডিকেটেড প্রিপ্রসেসর সাধারণত প্রয়োজন হয়।ছোট ব্যাস একটি vise মধ্যে প্রাক যৌথ হতে পারে.কংক্রিট পদ্ধতি হল মায়ের শরীর হিসাবে একটি জয়েন্ট ব্যবহার করা এবং টিউবের উপর বাদাম এবং হাতা টিপুন।ইউটিলিটি মডেলে প্রধানত পাইপ জয়েন্টের মাধ্যমে একটি হাতা টাইপ, কানেকশন হেডের মাধ্যমে একটি ক্ল্যাম্পিং স্লিভ টাইপ এন্ড, ক্ল্যাম্পিং স্লিভ টাইপ থ্রি ওয়ে পাইপ জয়েন্ট এবং অন্যান্য প্যাটার্ন রয়েছে।আমি দেখেছি যে এমনকি যদি পণ্যের একটি ব্যাচের একই প্রস্তুতকারক, গর্তের গভীরতায় এই জয়েন্টগুলির শঙ্কুটি প্রায়শই আলাদা হয়, যার ফলে একটি ফুটো হয় এবং এই সমস্যাটি প্রায়শই অবহেলিত হয়।সঠিক পন্থা হল পাইপের প্রান্তটি কী ধরণের জয়েন্টের সাথে সংযুক্ত করা এবং সংশ্লিষ্ট সংযোগের প্রান্তগুলি একই ধরণের জয়েন্টের সাথে প্রিফেব্রিকেট করা হয়, যাতে ফুটো সমস্যাটি সর্বাধিক পরিমাণে এড়ানো যায়।
পাইপের প্রান্তগুলি ফ্লাশ করা উচিত।পাইপটি করাত গ্রাইন্ডিং হুইল এবং অন্যান্য সরঞ্জামগুলিতে ফ্লাশ করা উচিত এবং ব্যবহারের আগে বুর পরিষ্কার করা এবং উচ্চ চাপের বাতাস দিয়ে ফুঁ দেওয়া উচিত।
ইনস্টল করার সময়, পাইপ এবং জয়েন্ট বডির সমাহার যতটা সম্ভব রাখা উচিত।যদি পাইপের বিচ্যুতি খুব বড় হয় তবে এটি সিলিং ব্যর্থতার কারণ হবে।
যদি প্রি-লোডিং ফোর্স প্রতিকূল হয়, তবে অ্যাম্বাসেডর কার্ডের হাতাটির ভিতরের প্রান্তটি কেবল পাইপের বাইরের দেয়ালে ঢোকানো হয় এবং ক্ল্যাম্পিং হাতাটি স্পষ্টতই বিকৃত হওয়া উচিত নয়।যখন পাইপলাইন সংযোগ, এবং তারপর নির্দিষ্ট আঁটসাঁট বল সমাবেশ অনুযায়ী.Phi 6-1 কার্ডের হাতা শক্ত করার শক্তি হল 64-1 15N, 16 MMR 259n, Phi Phi 18mm 450n এর জন্য।প্রাক সমাবেশে হাতাটি খারাপভাবে বিকৃত হলে, এটি তার সিলিং প্রভাব হারাবে।
(2) সিল্যান্ট এবং অন্যান্য ফিলার যোগ করা নিষিদ্ধ।কিছু লোক সিল্যান্টের সাথে কার্ডের কভারে আরও ভাল সিলিং প্রভাব পাওয়ার জন্য, সিল্যান্টের ফলাফল হাইড্রোলিক সিস্টেমে ঢেলে দেওয়া হয়, যার ফলে হাইড্রোলিক উপাদানগুলি যেমন প্লাগিং গর্ত হয়।
(3) পাইপ সংযোগ করার সময়, নল আঁকা এড়াতে পাইপের যথেষ্ট বিকৃতি ভাতা থাকা উচিত।
(4) পাইপলাইন সংযোগ করার সময়, পার্শ্বীয় বল এড়ানো উচিত, এবং পার্শ্বীয় বল সীলটি খুব টাইট হতে পারে।
(5) পাইপলাইন সংযোগ করার সময়, একটি এককালীন ভাল হওয়া উচিত, বারবার বিচ্ছিন্ন করা এড়িয়ে চলুন, অন্যথায় এটি দুর্বল সিলিং কার্যকারিতা তৈরি করবে।জ্যাকেট টাইপ পাইপ জয়েন্ট ইনস্টলেশন।
| |
থ্রেড |
বিজয়ী অংশ নং. |
| পার্ট নং। |
1 |
2 |
| 06L রিং |
M12×1.5 |
|
আরএল-০৬ |
| 08L রিং |
M14×1.5 |
|
আরএল-০৮ |
| 10L রিং |
M16×1.5 |
|
আরএল-10 |
| 12L রিং |
M18×1.5 |
|
আরএল-12 |
| 15L রিং |
M22×1.5 |
|
আরএল-15 |
| 18L রিং |
M26×1.5 |
|
আরএল-18 |
| 22L রিং |
M30×2.0 |
|
আরএল-22 |
| 28L রিং |
M36×2.0 |
|
আরএল-২৮ |
| 35L রিং |
M45×2.0 |
|
আরএল-৩৫ |
| 42L রিং |
M52×2.0 |
|
আরএল-42 |
| 06S রিং |
M14×1.5 |
|
RS-06 |
| 08S রিং |
M16×1.5 |
|
আরএস-০৮ |
| 10S রিং |
M18×1.5 |
|
RS-10 |
| 12S রিং |
M20×1.5 |
|
RS-12 |
| 14S রিং |
M22×1.5 |
|
আরএস-14 |
| 16S রিং |
M24×1.5 |
|
আরএস-16 |
| 20S রিং |
M30×2.0 |
|
RS-20 |
| 25S রিং |
M36×2.0 |
|
আরএস-25 |
| 30S রিং |
M42×2.0 |
|
RS-30 |
| 38S রিং |
M52×2.0 |
|
আরএস-৩৮ |
হাতা টাইপ পাইপ জয়েন্ট নীতি বিবরণ:
স্লিভ টাইপ পাইপ জয়েন্টের সংযোগের নীতি হল ক্ল্যাম্পিং হাতার ধারালো ভিতরের প্রান্তটি ধীরে ধীরে স্টিলের পাইপের বাইরের প্রাচীরের মধ্যে কাটা হয় শক্ত করার টর্কের ক্রিয়ায় যা ধীরে ধীরে বৃদ্ধি পায় এবং পাইপ ফিটিংগুলিকে সংযুক্ত করার উদ্দেশ্য। সঙ্গে নির্ভরযোগ্য sealing অর্জন করা হয়.1, সহজ কাঠামো, নির্ভরযোগ্য সিলিং কর্মক্ষমতা, ব্যবহার করা সহজ, চমৎকার উত্পাদন, হালকা এবং সুন্দর চেহারা।2, gaskets যোগ করবেন না, ঢালাই না, উপকরণ সংরক্ষণ, বারবার লোড এবং আনলোড কর্মক্ষমতা.3, কারণ হাতা জয়েন্টগুলোতে ঢালাই প্রয়োজন হয় না, সিস্টেম কর্মক্ষমতা উপর পাইপলাইন অমেধ্য প্রভাব হ্রাস করা হয়.অতএব, হাতা ধরনের পাইপ জয়েন্ট তেল, গ্যাস এবং মাঝারি সহ জলবাহী এবং বায়ুসংক্রান্ত সরঞ্জামের পাইপলাইনে ব্যাপকভাবে ব্যবহৃত হয়।এটি বিশেষভাবে জ্বলন্ত বিপদ, উচ্চ উচ্চতায় অপারেশন এবং ঘন ঘন সমাবেশ এবং বিচ্ছিন্নকরণের জন্য উপযুক্ত
হাতা টাইপ পাইপ জয়েন্ট গঠন প্রধানত 24 টেপারড হোল জয়েন্ট ইভ জয়, একটি ধারালো ব্লেড কার্ড সেট সঙ্গে, বাদামের রচনা থেকে গঠিত।বাদাম আঁট, কার্ড সেট 24 গর্ত মধ্যে ধাক্কা এবং তারপর বিকৃতি, ইভ আনন্দ, কার্ড প্রান্ত কাটা পাইপ এবং একটি বৃত্তাকার খাঁজ গঠন, এবং এইভাবে sealing একটি ভূমিকা পালন করে.কারণ হাতাটি ইলাস্টিক, ইউটিলিটি মডেলটি আরও বেশি প্রভাব ফেলতে পারে এবং ইউটিলিটি মডেলের আলগাতা প্রতিরোধ করার কাজ রয়েছে।
চালানের শর্তাবলী:
প্যাকেজ:স্ট্যান্ডার্ড রপ্তানি প্যাকেজ বা গ্রাহকদের অনুরোধ অনুযায়ী।
Tade শর্তাবলী: FOB, CIF
পেমেন্ট শর্তাবলী: T/T,
অর্থপ্রদানের শর্ত: 30% T/T আমানত, 70% T/T ব্যালেন্স শিপমেন্টের আগে
ডেলিভারি সময়: আপনার পেমেন্ট প্রাপ্তির 30 দিন পরে
শিপিং: সমুদ্র দ্বারা, বায়ু দ্বারা
আমাদের প্রধান পণ্য:
হোস অ্যাসেম্বলি, সোয়াজড হোস ফিটিংস, মেট্রিক থ্রেড ও-রিং ফেস সিল ফিটিংস, মেট্রিক থ্রেড বাইট টাইপ টিউব ফিটিংস, মেট্রিক থ্রেড 74 ডিগ্রী কোন ফ্ল্যারড টিউব ফিটিংস, বিএসপি থ্রেড 60 ডিগ্রী কোন ফিটিংস, বিএসপিটি থ্রেড ফিটিং, এনপিটি থ্রেড ফিটিং, জেআইসি 74 ডিগ্রী শঙ্কু ফ্ল্যারড টিউব ফিটিং, ORFS ফিটিং, জাপানিজ মেট্রিক থ্রেড 60 ডিগ্রি শঙ্কু ফিটিং, জাপানি বিএসপি থ্রেড 60 ডিগ্রি শঙ্কু ফিটিং, এনপিএসএম ফিটিং, ISO 6162 ফ্ল্যাঞ্জ ফিটিং এবং SAE স্ট্যাপল-লোক ফিটিং।
স্ট্যান্ডার্ড: JIC JIS UNF BSP DIN ইত্যাদি।
